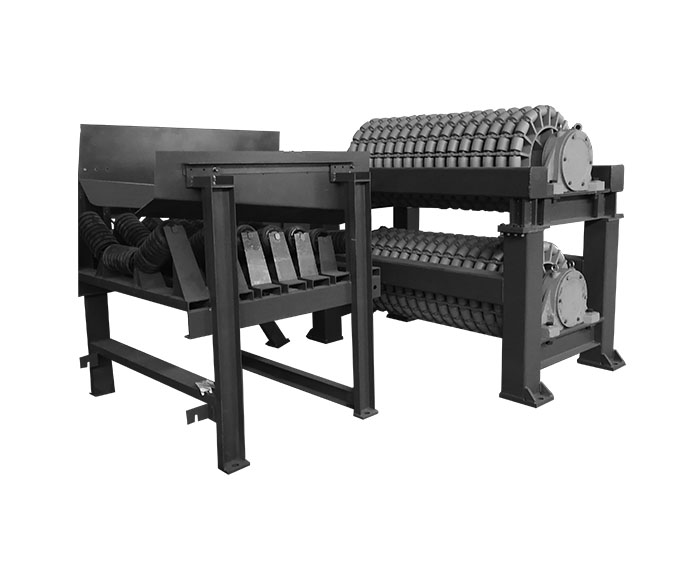

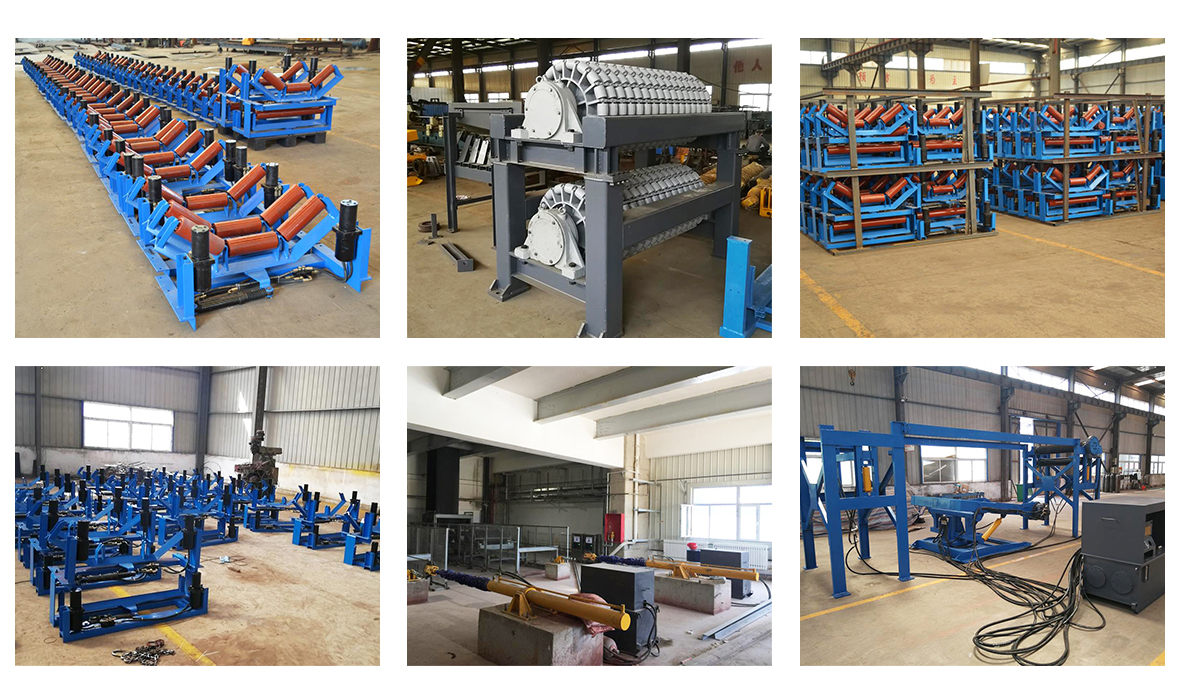

带式输送机转弯装置纠偏器

产品型号:转弯装置纠偏器

产品品牌:安道工业智能装备

生产地区:江苏徐州

质保期限:12个月

加工定制:

联系电话:400-688-2588
阅读量:

结构与特点

带式输送机转向装置纠偏器基本结构及性能



结构:

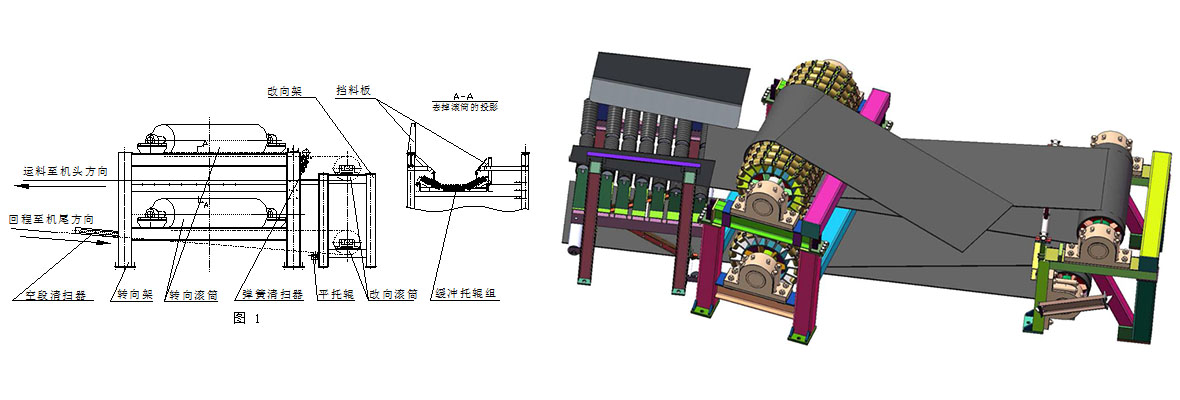

带式输送机转弯装置纠偏器由转向滚筒、改向滚筒、缓冲托辊组、平托辊、机架、清扫器、挡料板等部件组成,其结构如图1所示。

来自机尾方向的输送带通过上转向滚筒进行转向后通过上改向滚筒实现改向运行,改向后的输送带驶往机头部,从机头部返回的回程皮带通过下改向滚筒后通过转向滚筒进行转向然后驶向机尾。



特点:

1.2.1 性能优越: 本装置采用特制转向滚筒。可实现转向角度左右90度可任意调整。对安装位置度要求低,维护量小,具有可观的经济效益。

1.2.2 安全可靠: 本装置可做为带式输送机的一个特殊功能部件,无需动力,装上即可实现带式输送机的平面转向(0~180°)中任意角度运输,代替两部或多部带式输送机的搭接方式运输。是特种滚筒和机架的创新使用,符合新安全规程的要求。

1.2.3 实用性强: 该装置可以与任何规格、有固定基础的带式输送机相配套使用,实现转弯运输。其技术性能及用途与普通带式输送机相同。

1.2.4 有利推广: 根据大量用户反映及实际使用效果,该设备适用于煤矿井下转弯运输,显著降低运输成本,拓宽了普通输送机的使用范围,为煤矿简化运输系统提供了切实可行的途径。

产品参数

使用参数选择:

转向角:可根据客户要求左右90度调整。

带 宽:500~1600mm

机 型:所有带式输送机

阻力系数:K=1.05~1.08

外型尺寸:参考如下表。(具体尺寸应以对应设计图纸为准)

转角(°) 带宽(长*宽*高)m
650 800 1000 1200 1400
0-11/180-169 3.3*1.2*1.7 3.4*1.5*2.3 3.5*1.7*2.4 4.5*2.1*2.7 5.2*2.7*3.0
12-22/168-158 3.6*1.4*1.7 4.1*1.6*2.3 4.1*1.9*2.4 4.5*2.2*2.7 5.5*2.7*3.0
23-32/157-148 4.0*1.4*2.0 4.1*1.8*2.3 4.9*1.8*2.4 6.50*2.6*2.7 5.4*2.7*3.0
33-42/147-138 3.6*1.5*1.7 4.1*1.8*1.8 4.50*1.9*1.9 4.5*2.4*2.5 5.4*2.7*3.0
43-52/137-128 3.5*1.5*1.7 4.1*1.8*1.8 4.0*1.9*2.0 4.5*2.5*2.5 5.4*3.1*3.0
53-62/127-118 3.4*1.6*1.7 3.5*1.8*1.8 4.6*2.0*2.0 4.6*2.6*2.7 5.5*3.3*3.0
63-71/117-109 3.6*1.6*1.7 3.8*1.9*1.8 4.1*2.1*2.0 4.9*2.7*2.5 5.8*3.4*3.0
72-79/108-101 3.4*1.7*1.7 3.8*1.9*1.8 4.20*2.1*2.0 5.0*2.8*2.5 6.0*3.5*3.0
80-85/100-95 3.0*1.7*1.7 4.2*1.9*1.8 3.2*2.15*2.0 5.2*2.9 *2.7 6.5*3.55*3.0
86-90/94-90 3.8*1.7*1.7 4.2*2.0*1.8 4.4*2.3*2.0 6.5*3.1*2.58 6.8*3.6*3.1
压带外形尺寸 3.0*0.92*1.25 3.0*1.1*1.3 3.2*1.3*1.5 3.5*1.58*1.8 4.0*1.85*2.2



使用范围:

转向装置的使用范围很广,可以使带式输送机实现水平转弯、上下转弯、组合转弯、上下变坡运行(在上下变坡运行中可以实现压带功能,防止产生飘带)。
